Назначение:
снижение уровня высших гармонических составляющих фазных токов, генерируемых в сеть нагрузкой, компенсация сигнала искажения, вносимого электрооборудованием потребителей.

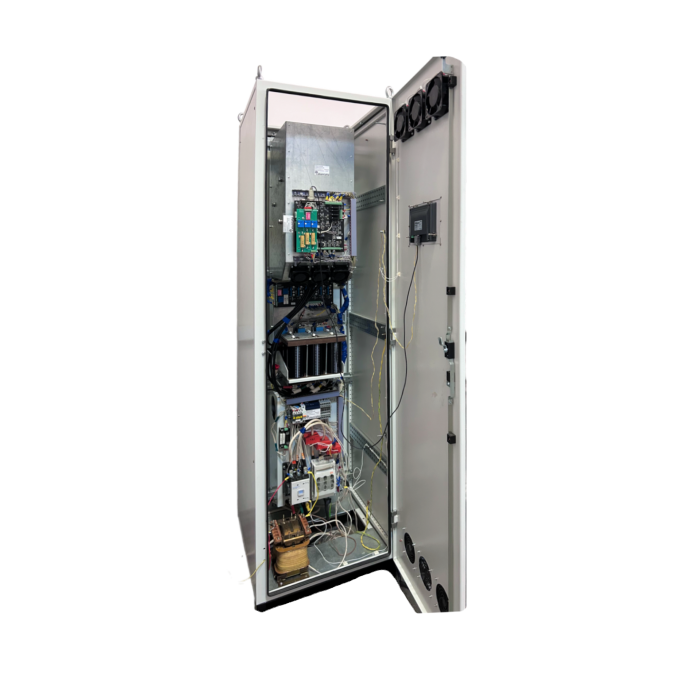

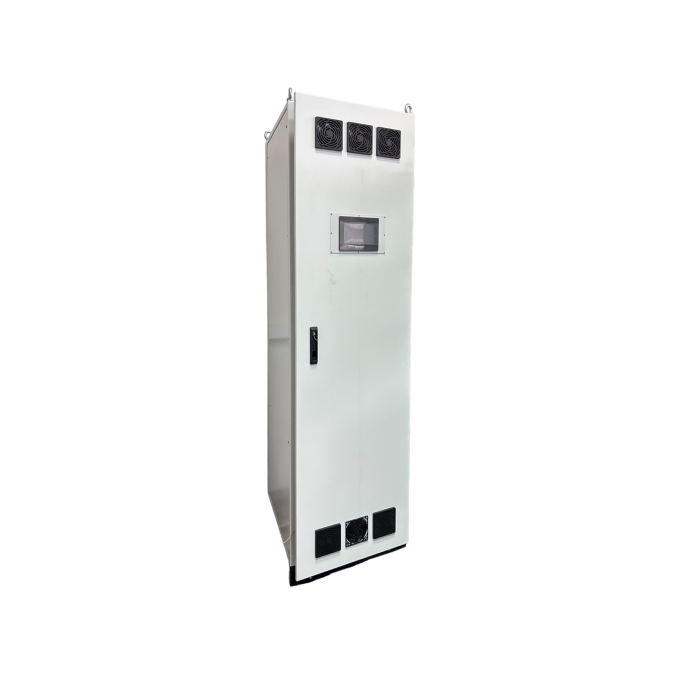

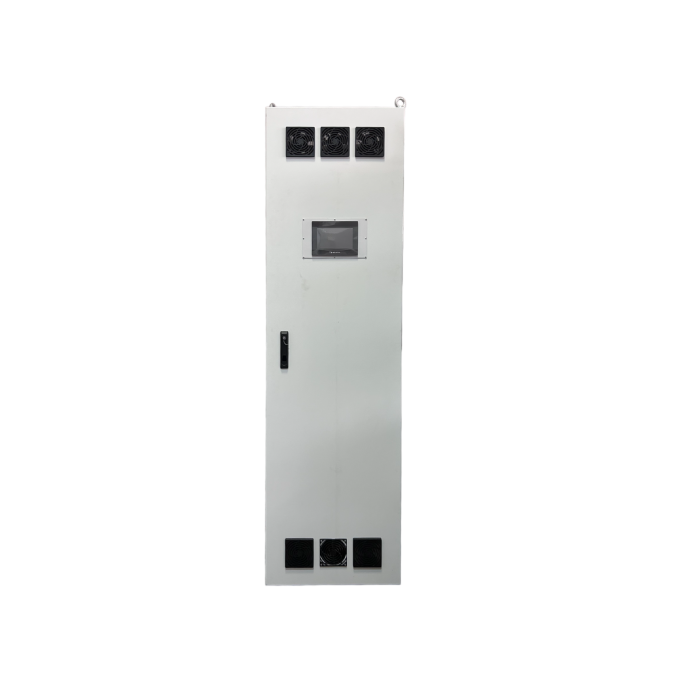

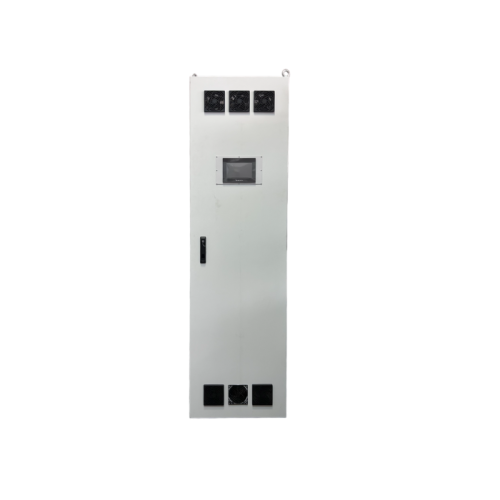

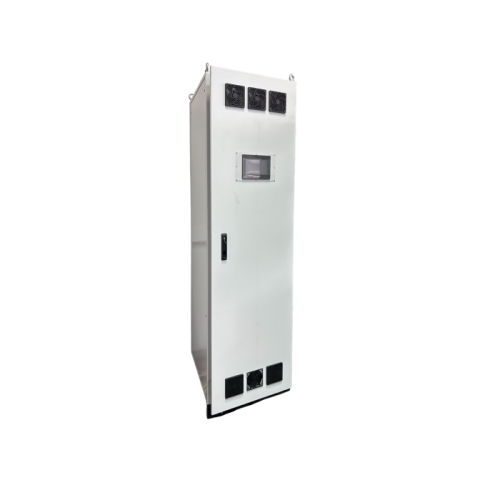

АДФ является управляемым источником тока, подключаемым параллельно с нагрузкой, генерирующей высшие гармонические составляющие тока (силовые полупроводниковые преобразователи, трансформаторы в зоне насыщения и др.).
АДФ компенсирует высшие гармонические составляющие тока нагрузки, генерируя равные им по амплитуде, но противоположные по фазе токи, снижая, таким образом, коэффициент несинусоидальности тока и напряжения сети.
Применение:
в системах электроснабжения автономных, наземных энергетических объектов и морских плавучих платформ, промышленных предприятий, центров обработки данных, в цепях питания оборудования, чувствительного к помехам, и т.д.
Преимущества:
-
функционирует в режимах компенсации высших гармонических составляющих тока или реактивной мощности;
-
возможна одновременная компенсация высших гармонических составляющих тока и реактивной мощности индуктивного или емкостного характера;
-
отечественная разработка.
| Описание | Значение |
|---|---|
| Номинальное напряжение сети, В | 400 |
| Номинальный компенсируемый фазный ток, А | 25 / 100 / 200 / 300 |
| Охлаждение | воздушное |
| Номинальная частота, Гц | 50 |
| Число фаз | 3 |
| Схема присоединения | TN |
| Компенсируемые гармоники тока | индивидуально, до 50-й включительно |
| Уровень компенсации гармоник, % | до 98 включительно |
| Компенсация реактивной мощности по коэффициенту мощности | до 1,0 включительно |
| Рассеиваемая мощность, Вт, не более | 650 / 1900 / 3800 / 5700 |
